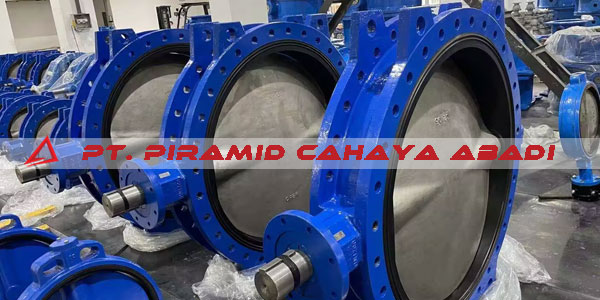

Butterfly Valve adalah salah satu jenis katup yang digunakan untuk mengatur atau menghentikan aliran fluida (cairan, gas, atau slurry) dalam pipa. Katup ini memiliki piringan (disk) yang berputar pada sumbu tengah untuk membuka atau menutup aliran. Desainnya sederhana, ringan, dan cepat dioperasikan, sehingga banyak digunakan di industri air, minyak, gas, kimia, hingga makanan dan minuman.
Fungsi Butterfly Valve
- Mengatur aliran — membuka sebagian untuk mengontrol debit fluida.
- Menutup aliran — menghentikan aliran sepenuhnya dengan putaran piringan 90°.
- Membuka cepat — hanya memerlukan seperempat putaran (quarter turn) untuk buka-tutup penuh.
- Mendukung berbagai media — dapat digunakan untuk air, udara, minyak, gas, lumpur, dan cairan kimia tertentu.
Jenis Butterfly Valve
- Wafer Type — dipasang di antara dua flange dengan baut panjang, cocok untuk ruang terbatas.
- Lug Type — memiliki lubang baut di body valve, memungkinkan pemasangan di ujung pipa.
- Double Flanged — memiliki flange di kedua sisi body untuk kekuatan lebih tinggi.
- Triple Offset — untuk tekanan tinggi dan suhu ekstrem, biasanya di industri migas.
- High Performance — menggunakan seat khusus untuk ketahanan terhadap suhu dan tekanan tinggi.
Material Butterfly Valve
- Body: Cast Iron, Ductile Iron, Carbon Steel, Stainless Steel.
- Disc: Stainless Steel, Bronze, PVC, Alloy.
- Seat/Liner: EPDM, NBR, PTFE (Teflon), Viton.
- Shaft/Stem: Stainless Steel, Carbon Steel.
Kelebihan Butterfly Valve
- Desain sederhana dan ringan.
- Operasi cepat (quarter-turn).
- Harga relatif ekonomis.
- Tersedia dalam ukuran besar (hingga 72” atau lebih).
- Perawatan mudah.
Tabel Spesifikasi & Berat Butterfly Valve (Standar)
Berikut contoh spesifikasi Butterfly Valve Cast Iron – Wafer Type – PN16:
| Ukuran (Inch) | Ukuran (mm) | Diameter Flange (mm) | Berat ± (kg) |
|---|---|---|---|
| 2″ | 50 | 165 | 3.5 |
| 2 ½” | 65 | 185 | 4.5 |
| 3″ | 80 | 200 | 5.5 |
| 4″ | 100 | 220 | 7.5 |
| 5″ | 125 | 250 | 10 |
| 6″ | 150 | 285 | 12 |
| 8″ | 200 | 340 | 19 |
| 10″ | 250 | 395 | 27 |
| 12″ | 300 | 445 | 37 |
| 14″ | 350 | 505 | 50 |
| 16″ | 400 | 565 | 65 |
| 18″ | 450 | 615 | 80 |
| 20″ | 500 | 670 | 98 |
| 24″ | 600 | 780 | 140 |
Daftar Produk Butterfly Valve
- Wafer Type Cast Iron PN16 – EPDM Seat (DN50–DN600)
- Lug Type Ductile Iron – NBR Seat (DN50–DN600)
- Double Flanged Stainless Steel – PTFE Seat (DN50–DN1200)
- Triple Offset Carbon Steel – Metal Seat (DN80–DN1200)
- PVC – EPDM Seat (DN50–DN300) untuk aplikasi air bersih dan kimia ringan.
- Electric Actuated (otomatis, cocok untuk sistem kontrol industri).
- Pneumatic Actuated (menggunakan tekanan udara untuk buka-tutup cepat).
