Fitting Bushing adalah komponen sambungan pipa yang berfungsi untuk menghubungkan dua pipa atau fitting dengan ukuran berbeda, biasanya dari ukuran yang lebih besar ke ukuran yang lebih kecil. Bushing sering digunakan pada sistem perpipaan air, gas, minyak, dan instalasi industri untuk menghemat penggunaan fitting dan memudahkan perubahan ukuran pipa.
Berbeda dengan Reducer, bushing memiliki bentuk ulir bagian dalam dan luar (threaded bushing) atau sambungan welded (weld bushing). Ukurannya cenderung lebih kecil dan hemat ruang, cocok untuk sistem dengan keterbatasan area instalasi.
Fungsi Fitting Bushing
- Mereduksi ukuran pipa – dari diameter besar ke diameter kecil.
- Menghubungkan fitting berbeda ukuran – misalnya valve 2” ke pipa 1”.
- Mempermudah modifikasi sistem – tanpa mengganti seluruh jalur pipa.
- Menghemat biaya – lebih murah dibandingkan reducer biasa.
- Aplikasi industri & rumah tangga – dari instalasi air bersih, gas, minyak, hingga sistem pendingin.
Jenis-Jenis Fitting Bushing
- Threaded Bushing
- Memiliki ulir di bagian dalam dan luar.
- Material: Besi galvanis, stainless steel, kuningan, PVC.
- Digunakan pada pipa bertekanan rendah hingga sedang.

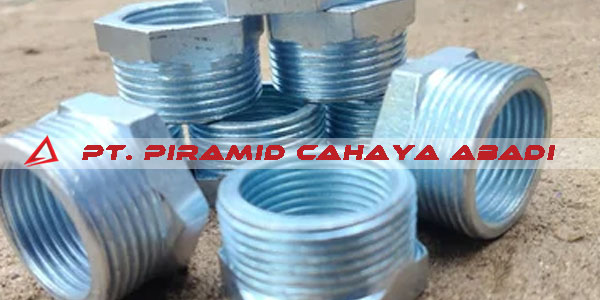

- Hex Head Bushing
- Memiliki bentuk segi enam di bagian luar untuk memudahkan pemasangan dengan kunci.
- Umumnya terbuat dari brass atau stainless steel.
- Weld Bushing
- Disambungkan dengan cara pengelasan.
- Dipakai pada pipa tekanan tinggi.
- Reducer Bushing PVC
- Khusus instalasi pipa PVC atau pipa plastik.
- Cocok untuk air bersih dan irigasi.
Material Fitting Bushing
- Carbon Steel (ASTM A105 / A234) – Kuat, untuk tekanan tinggi.
- Stainless Steel (SS304 / SS316) – Tahan korosi, untuk industri makanan/kimia.
- Brass (Kuningan) – Anti karat, untuk air bersih & sanitasi.
- PVC – Ringan, untuk sistem non-logam.
Tabel Ukuran & Berat Fitting Bushing (Carbon Steel – Schedule 40)
| Ukuran (Inch) | Panjang (mm) | Berat ± (kg) |
|---|---|---|
| 1/8” x 1/4” | 15 | 0.02 |
| 1/4” x 3/8” | 18 | 0.03 |
| 3/8” x 1/2” | 20 | 0.04 |
| 1/2” x 3/4” | 24 | 0.06 |
| 3/4” x 1” | 28 | 0.09 |
| 1” x 1-1/4” | 32 | 0.14 |
| 1-1/4” x 1-1/2” | 36 | 0.20 |
| 1-1/2” x 2” | 40 | 0.28 |
| 2” x 2-1/2” | 45 | 0.40 |
| 2-1/2” x 3” | 50 | 0.55 |
| 3” x 4” | 58 | 0.80 |
| 4” x 5” | 70 | 1.20 |
| 5” x 6” | 80 | 1.65 |
Catatan: Berat dapat bervariasi tergantung material, schedule pipa, dan standar pabrik.
Standar & Kode yang Digunakan
- ASME B16.11 – Forged Steel Fittings (Socket-Weld & Threaded).
- ASTM A105 – Carbon Steel Forgings.
- ASTM A182 – Stainless Steel Forgings.
- JIS B2316 / B2311 – Standar Jepang untuk fitting baja.
Kelebihan Fitting Bushing
- Ringkas dan hemat tempat.
- Mudah dipasang dan dilepas.
- Biaya lebih murah dibanding reducer.
- Tersedia dalam banyak material & ukuran.
